安全雙向可逆帶式輸送機自動糾偏裝置

一、 概述

目前，市場上的皮帶機糾偏裝置（調心托輥）可謂種類繁多，花色多樣，但無論什么形式的糾偏裝置，其工作原理都是相同的：即當輸送帶偏離皮帶機理論中心線時，糾偏裝置輥?zhàn)拥妮S線必須按正確的方向繞旋轉中心偏轉一定角度，從而在輥?zhàn)优c輸送帶之間產生一垂直輸送帶運行方向的橫向摩擦力，使輸送帶回到正確位置。因此，一種糾偏裝置其成功與否，只取決于兩個關鍵因素：（1）輸送帶跑偏時，糾偏裝置必須有可靠的動力源，使得輥?zhàn)友卣_的方向偏轉；（2）輥?zhàn)拥钠D(zhuǎn)動作必須靈活可靠，即糾偏裝置必須有一個合理的旋轉機構。山東中都機器有限公司研制了安全型雙向可逆自動糾偏裝置，解決上述的兩個關鍵問題，經過實際運行，產品受到了使用者的一致肯定。

二、主要結構及工作原理

安全型雙向可逆上自動糾偏裝置的結構如下圖所示：

它主要由主梁、槽形梁、可調支座、旋轉機構、錐形輥?zhàn)雍推叫屋佔拥冉M成。使用時，由于錐形輥?zhàn)觾啥说闹睆讲煌?，旋轉時，其表面的線速度沿軸向各不相同，因此與輸送帶產生一定的摩擦力，當輸送帶跑偏時，輸送帶偏向一側的錐形輥與輸送帶之間的摩擦力就大于偏離一側錐形輥與輸送帶之間的摩擦力，二者之差，產生一個促使槽形梁繞旋轉機構中心線旋轉的力矩，從而使槽形梁相對主梁擺動，使輸送帶復位。

三、主要技術特點

● 適應干燥、潮濕、多塵等各種惡劣工作環境，應用廣泛；

● 旋轉機構設計巧妙，轉動非常靈活，只需極小的力即可使輥?zhàn)永@旋轉中心擺動；

● 用錐形輥?zhàn)鳛榧m偏的動力源，工作可靠且不會磨損輸送帶的邊緣；

● 使用方便、免維護；

● 工作時沒有振動；

● 結構簡單；

● 糾偏效果明顯，真正作到適時糾偏；

● 雙向可逆，適應輸送帶正、反向運行；

● 安裝方便；

● 使用壽命長。

四、應用

本產品可廣泛用于煤礦、冶金、港口、電力、水泥等行業的帶式輸送設備，我們也可以根據實際情況，單獨設計、制造，滿足用戶的特殊需要。

五、產品系列

本產品分為普通槽形上自動糾偏裝置、普通平形下自動糾偏裝置、普通V形下自動糾偏裝置、吊掛式上自動糾偏裝置、吊掛式下自動糾偏裝置等多個系列。

六、安裝建議

1、對新設計、安裝的皮帶機，建議根據現場的地質條件、安裝質量等的優劣程度，每間隔20~50組（24~60米）承載托輥組安裝一組上自動糾偏裝置，每間隔10~20組（30~60米）回程托輥組安裝一組下自動糾偏裝置，地質條件好、安裝質量高，自動糾偏裝置的間隔可取大值。

2、對已安裝的皮帶機，如果出現膠帶跑偏情況，可只需在發生跑偏處的前方位置（逆膠帶運行方向）視跑偏輕重安裝適當數量的自動糾偏裝置即可。

3、安裝時必須保證所有輥?zhàn)泳c膠帶充分地均勻接觸。

4、不能在皮帶機的凹弧段處安裝自動糾偏裝置。

5、應盡量避免淋水。

6、其他事項敬請垂訊。

下糾偏裝置應盡量安裝在發生跑偏處后方三倍帶寬的地方。

在裝載點處，上自動糾偏裝置應安裝導料槽前第3或第4組托輥組處。

在拉緊裝置前方應安裝一組下自動糾偏裝置。

卸載滾筒處的自動糾偏裝置應安裝在過渡托輥之后

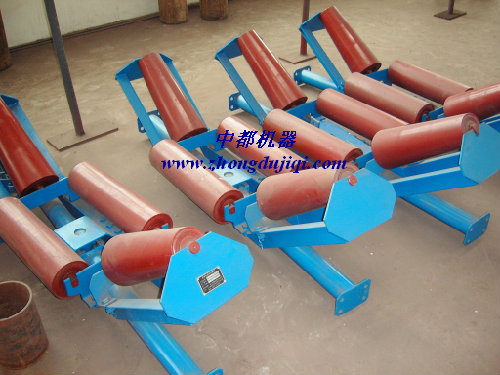

>3B上自動糾偏裝置

七、安裝尺寸
